Область применения: Шкафы низковольтного распределения серии XL-21 предназначены для работы в трехфазных четырехпроводных электрических сетях переменного тока AC 50 Гц с номинальным напряжением до 660 В и для трансформаторов мощностью до 1000 kVA. Они используются в системах электроснабжен...
Шкафы низковольтного распределения серии XL-21 предназначены для работы в трехфазных четырехпроводных электрических сетях переменного тока AC 50 Гц с номинальным напряжением до 660 В и для трансформаторов мощностью до 1000 kVA.
Они используются в системах электроснабжения гостиниц, больниц, портов, промышленных предприятий и других объектов, для распределения электроэнергии, питания силового оборудования и организации осветительных линий.
Шкафы подходят для управления электродвигателями с напряжением 380 В и мощностью 0.52–75 kW, а также могут применяться в любых других установках, где требуется использование низковольтных шкафов силового распределения.
Изделия отличаются гибкостью схемных решений, удобством компоновки, широкими возможностями применения и современной конструкцией. Степень защиты корпуса — до IP30.
Нормативные документы
Изделия соответствуют требованиям следующих стандартов:
IEC 60439-1:1999 — Низковольтные комплектные устройства управления и распределения
GB 7251.1-2005 — Низковольтные комплектные устройства управления и распределения
1.Высота над уровнем моря — не более 2000 м.
2.Температурный режим:
температура окружающего воздуха — не выше +40°C;
среднесуточная температура за 24 часа — не выше +35°C;
минимальная температура окружающей среды — не ниже –100°C.
Требования к окружающей среде:
воздух не должен содержать избыточное количество пыли, кислотных паров, солей, коррозионных или взрывоопасных газов;
относительная влажность — не более 50% при +40°C;
при более низких температурах допускается повышенная влажность, например, до 90% при +20°C и ниже;
необходимо учитывать возможность конденсации влаги при перепадах температуры.
При наличии у пользователя специальных требований они могут быть согласованы с изготовителем.

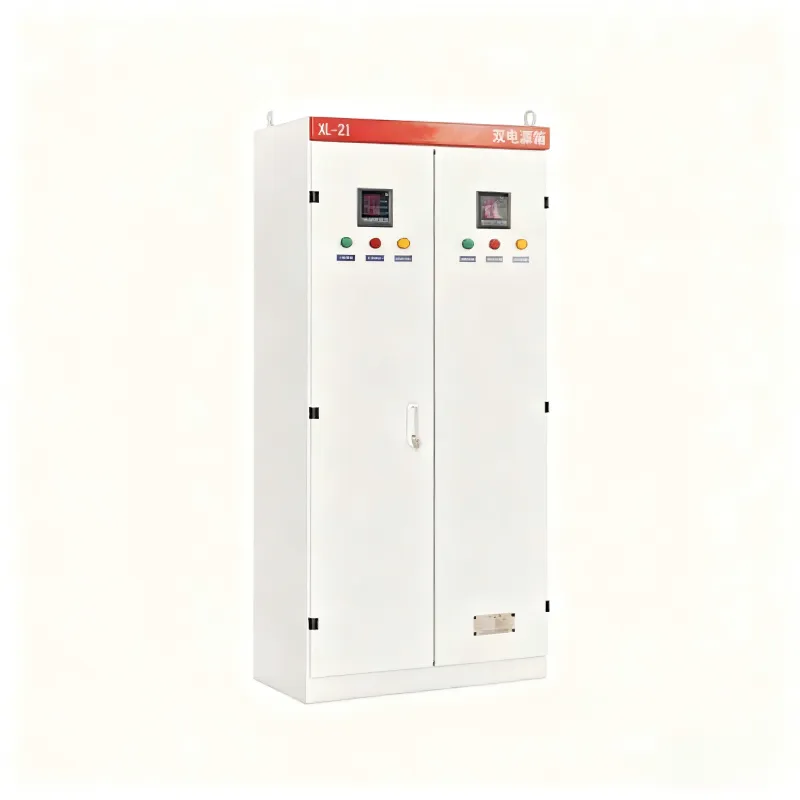

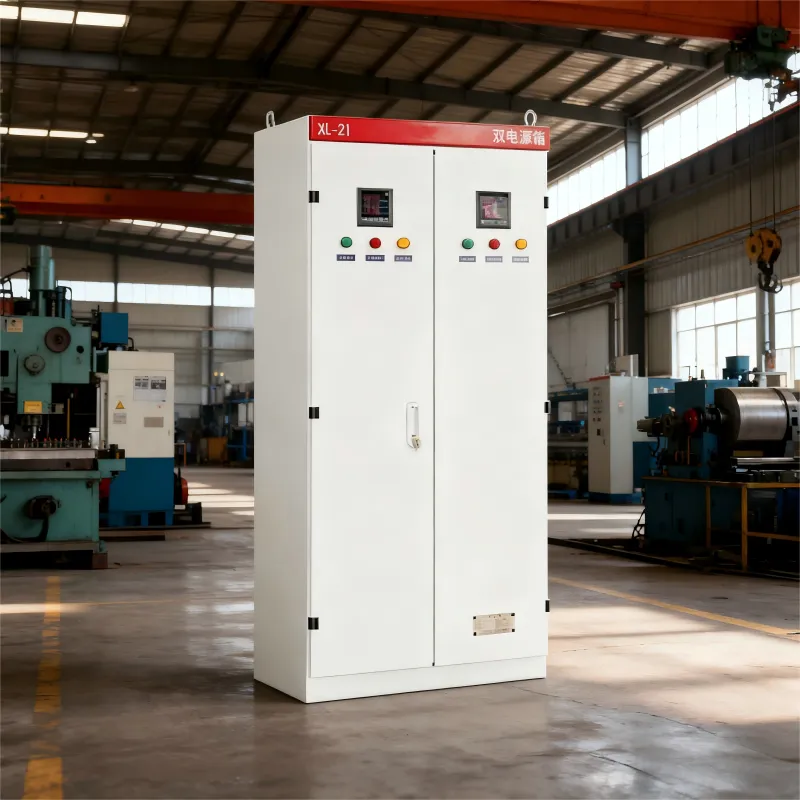

1. Данное устройство выполняется в напольном исполнении и может устанавливаться непосредственно под трансформатором. Корпус изготовлен из высококачественной стальной листовой конструкции (сварной или сборной). Ручка управления рубильником размещена на правой передней стойке шкафа и может использоваться для переключения источников питания.
На передней панели силового распределительного шкафа установлен вольтметр для индикации напряжения на сборных шинах. Передняя дверь обеспечивает доступ ко всем внутренним элементам: при открытии двери оборудование полностью открыто, что значительно упрощает техническое обслуживание и ремонт.
Во всех шкафах данной серии используются современные компоненты отечественного производства, отличающиеся компактной конструкцией, удобством обслуживания и гибкостью в компоновке схем. В шкафу установлен автоматический выключатель для защиты от короткого замыкания; на дверце возможна установка кнопок управления.
2. Способ управления: ручной.
3. Способ монтажа: вертикальный.
4. Способ подключения: фиксированное присоединение.
| Габаритные размеры | Монтажные размеры | |||
| Высота | Ширина | Глубина | Ширина | Глубина |
| 1600 | 600 | 370 | 450 | 300 |
| 1700 | 600 | 370 | 450 | 300 |
| 1700 | 700 | 370 | 550 | 300 |
| 1800 | 800 | 450 | 650 | 380 |
1. После проверки и подтверждения качества силовой распределительный шкаф допускается к упаковке и транспортировке. По прибытии изделия к месту назначения необходимо убедиться в целостности упаковки. Если шкаф не подлежит немедленной установке, его следует хранить в сухом и чистом помещении.
2. Монтаж силового распределительного шкафа следует выполнять в соответствии с установочными чертежами. Фундаментные швеллеры и крепёжные болты поставляются заказчиком. Если используется кабельный вывод, заказчик должен заранее подготовить фундаментные каналы и анкерные болты, а также кабельный приямок.
3. После завершения монтажа или ремонта перед вводом оборудования в эксплуатацию необходимо выполнить комплекс проверок и испытаний:
(1).Проверить соответствие внутреннего электрооборудования и схем соединений принципиальной электрической схеме.
(2).Несколько раз включить и отключить все переключающие аппараты, убедившись в их лёгкости и корректности работы.
(3).Проверить и протестировать работу всех измерительных приборов и реле на точность срабатывания.
