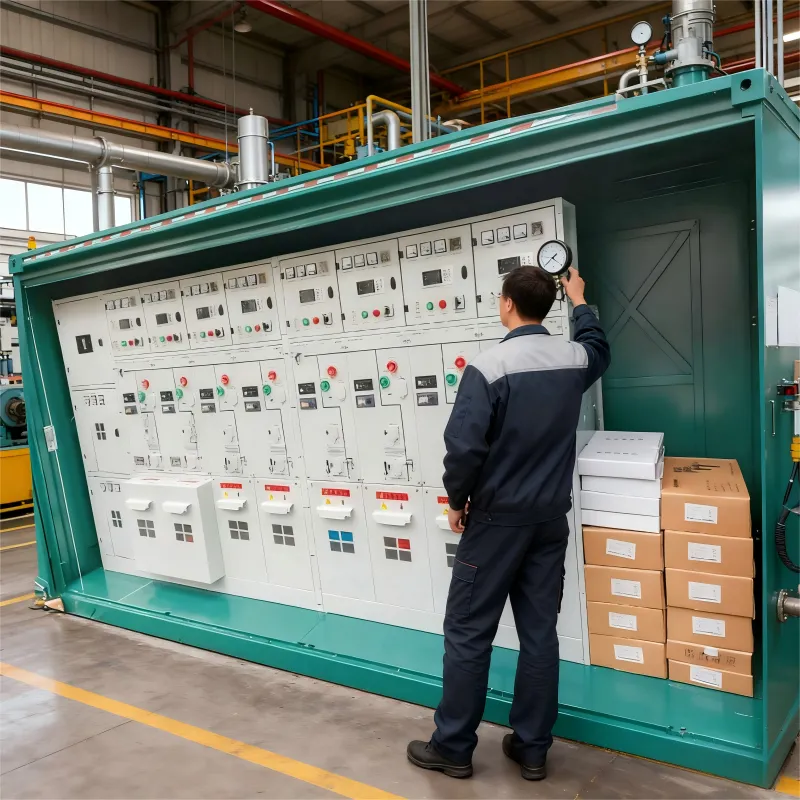

Распределительный шкаф GKG-12-630 с твёрдой изоляцией
Введение продукта: GKG-12/630 – это миниатюрный шкаф шахтного распределительного устройства, который представляет собой новый тип оборудования для распределения электроэнергии, объединяющий три технологии внешнего твердого уплотнения, изолированной шины и миниатюризации комбинирован...
Описание
маркер
Введение продукта:
GKG-12/630 - это миниатюрный шкаф шахтного распределительного устройства, который представляет собой новый тип оборудования для распределения электроэнергии, объединяющий три технологии внешнего твердого уплотнения, изолированной шины и миниатюризации комбинированного блока, а переключатель и высоковольтные электрически заряженные части отлиты с эпоксидной смолой, и твердое уплотнение эпоксидной смолы принято в качестве изоляции электрически заряженного тела на землю и между фазами. Шкаф кольцевой сети с твердой изоляцией не выделяет токсичных веществ, нет утечки газа и взрыва, нет скрытой опасности дуги внутреннего сгорания, обладает высокой изоляционной способностью, высокой общей прочностью, не требует обслуживания и другими характеристиками. В соответствии с различными конфигурациями, основной блок с твердым изолированным кольцом может реализовать функции размыкания и замыкания тока нагрузки, размыкания и замыкания тока короткого замыкания, ручного и автоматического переключения фидеров двойной мощности, защиты от прерывания тока, защиты однофазного заземления системы заземления малых токов, связи и так далее.
Состав главного блока с твердой изоляцией: Блок V (блок автоматического выключателя) Блок C (блок выключателя нагрузки) Блок F (блок комбинированных аппаратов)
Примечание: Каждый блок может использоваться индивидуально или расширяться, а его структура делится на приборное отделение, рабочий механизм и основную часть. В приборном отсеке может быть установлено микрокомпьютерное устройство защиты (контроллер), механизм для специального пружинного механизма управления, первичная часть автоматического гелевого процесса APG, выключатель и дугогасительная камера, полностью запечатанные в эпоксидной смоле, а также специальный разъем и шинное соединение.
Структура продукта и внешние размеры:
| Номер шкафа-экрана | G1 | G2 | ||||
| Положение главной шины
10KV Схема первичной системы |
 |
 |
||||
| Модель шкафа | GKG-12 | GKG-12 | ||||
| Ширина корпуса экрана (мм) |
420*920*1700 |
420*920*1700 |
||||
| Основные компоненты | Выключатель нагрузки 630A-20KA | |||||
| Разъединительный выключатель 630A-20K | Три станции с главным переключателем | Три станции с главным переключателем | 1 | |||
| Вакуумный автоматический выключатель 630A-25K |
Электрический DC48V |
Электрический DC48V | ||||
| Трансформатор тока LSY-10/127 |
60075A5XOPI |
O |
600505XOPIO |
|||
| Измеритель тока/напряжения 99T1-A/V | 500/ | 600/5 | ||||
| Устройство защиты микрокомпьютеров NMK-101 |
DC48 |
DC48V |
||||
| Электрически заряженные дисплеи | L-6/Q | L-6/Q | ||||
| Молниеотвод коленного типа BLQ-17/45 | BLQ-17/45 | BLQ-17/45 | ||||
| Индикатор неисправности FKL4 | ||||||
| Контроллер температуры и влажности WSK-SH | ||||||
| Трансформатор напряжения JSZV18-10R | ||||||
| Модуль постоянного тока YD500- | ||||||
| Кабельные штекеры | Переднее соединение? Квадратный медный | Переднее соединение? Квадратный медный | ||||
| Использование | ||||||
| Примечания | входной шкаф | розеточный шкаф | ||||
