Распределительный ящик комплексный JP

Общее описание продукта: Серия JP представляет собой многофункциональные уличные комплексные распределительные боксы, объединяющие в одном устройстве функции учёта электроэнергии, распределения линий и компенсации реактивной мощности. Изделие обеспечивает защиту от краткого замыкания, пере...

Отправить заявку

Описание

маркер

Общее описание продукта:

Серия JP представляет собой многофункциональные уличные комплексные распределительные боксы, объединяющие в одном устройстве функции учёта электроэнергии, распределения линий и компенсации реактивной мощности. Изделие обеспечивает защиту от краткого замыкания, перегрузки, перенапряжения и утечки тока, обладает компактными габаритами, эстетичным внешним видом и высокой практичностью.
Устанавливается на опорах с наружными трансформаторами и является идеальным решением нового поколения для модернизации городских и сельских электрических сетей.

Нормальные условия эксплуатации:

Температура окружающей среды: от –25°C до +40°C

Относительная влажность воздуха:

суточное среднее ≤ 90%,

месячное среднее ≤ 90%

Высота установки над уровнем моря: не более 2000 м

Монтаж выполняется в местах без сильной вибрации, ударных воздействий и без коррозийных газов

Основные технические параметры:

№	Наименование	Единица измерения	Значение параметра
	Мощность трансформатора	kVA	30-400
2	Номинальное рабочее напряжение	V	AC400
3	Рабочее напряжение вспомогательной цепи	V	AC220,AC380
4	Номинальная частота	Hz	50
5	Номинальный ток	A	≤630
6	Номинальный ток утечки (ток срабатывания УЗО)	mA	30~300 Регулируемый
7	Степень защиты (IP)		IP54

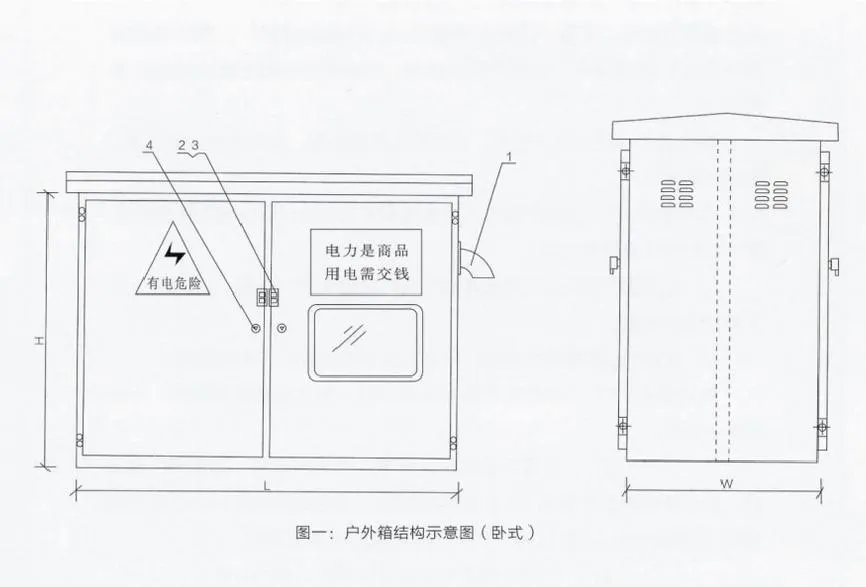

Внешняя форма и установочные размеры:

Распределительный ящик комплексный JP (4)

Габаритные размеры горизонтального шкафа:

Мощность трансформатора	№ схемы	L	W	H
30~100kVA	01、06	800	450	700
30~250kVA	02、04、07、09	900	500	700
100~400kVA	03、05、08、10	1100	600	800
