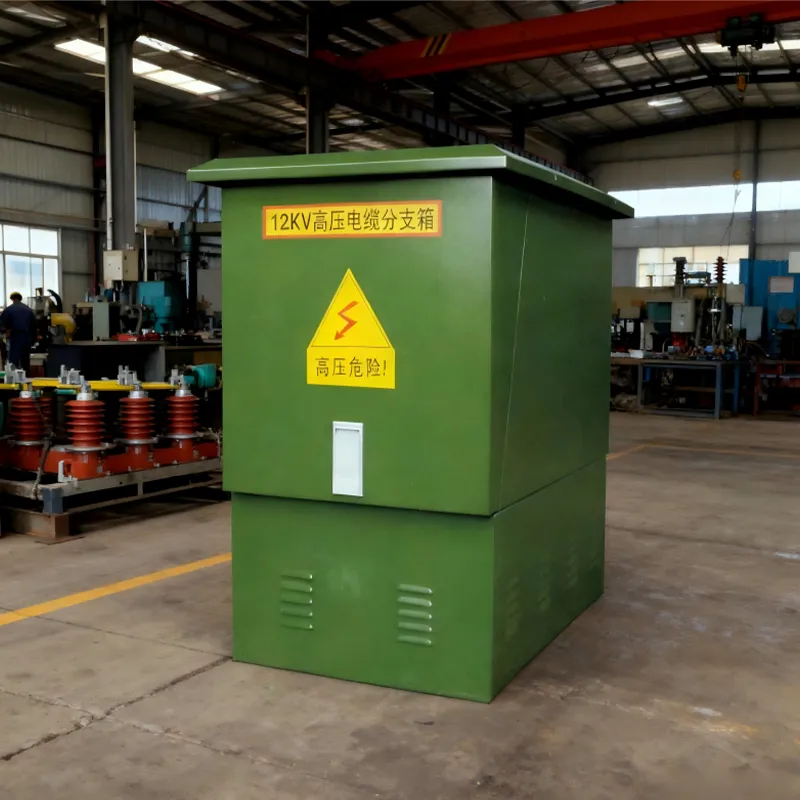

Распределительный ящик ответвительный кабельный серии DFW10-12
Обзор продукта: Европейский кабельный распределительный шкаф является современным оборудованием для кабельных линий, широко применяемым в системах распределительных электрических сетей. Его основными преимуществами являются двустороннее открывание дверей, использование стыковочных гильз в ...
Описание
маркер
Обзор продукта:
Европейский кабельный распределительный шкаф является современным оборудованием для кабельных линий, широко применяемым в системах распределительных электрических сетей. Его основными преимуществами являются двустороннее открывание дверей, использование стыковочных гильз в качестве соединительных шин, компактная конструкция, удобная укладка кабелей и отсутствие необходимости в большом перекрещивании трехжильных кабелей.
Применяемые кабельные соединители соответствуют стандарту DIN47636. Как правило, используется болтовое соединение кабельных наконечников с номинальным током 630A.
Структурные особенности:
Полностью изолированная и герметичная конструкция, обеспечивающая полный уровень защиты и стабильную работу во всех условиях эксплуатации.
Гибкая схема ввода и вывода кабелей — в практическом применении возможно до 8 ответвлений.
Стойкость к конденсации и обледенению, надёжная работа в холодном климате.
Кабельные наконечники из силиконовой резины с полупроводящим экраном, что гарантирует высокий уровень электрической безопасности.
Возможность многоканального электроснабжения жилых кварталов.
Прикосновенно-безопасные кабельные наконечники (сенсорный).
Технические параметры:
| Технические характеристики
Номинальное напряжение |
параметр
10kV |
| Максимальное рабочее напряжение | 12kV |
| Номинальный ток
Испытание повышенным напряжением промышленной частоты (фаза-земля) |
630A
45kV/1min |
| Частичные разряды | <3PC |
| Импульсное выдерживаемое напряжение | 105kV |
| Испытание постоянным напряжением | 52kV/15min |
Схема монтажа:
Кабельные распределительные боксы серии DFW10-12:
1.Розетка 2.Двухсторонний шпильковый болт 3.Вилочный разъём / штекер 4.Кабельный наконечник (ушко) 5.Плоская шайба 6.Пружинная шайба 7.Соединительная головка из силиконовой резины 8.Двухсторонний шпильковый болт 9.Гайка 10.Заглушка 11.Монтажный конус 12.Заземляющий провод 13.Монтажная паста
| Номер напряжённого конуса | Сечение кабеля | Диаметр изоляции жилы |
| 5002 | 25-35 | 14.8-19.2 |
| 5003 | 50-95 | 17.0-24.3 |
| 5005 | 120-240 | 22.4-33.6 |
| 5410 | 300-400 | 30.9-36.1 |
