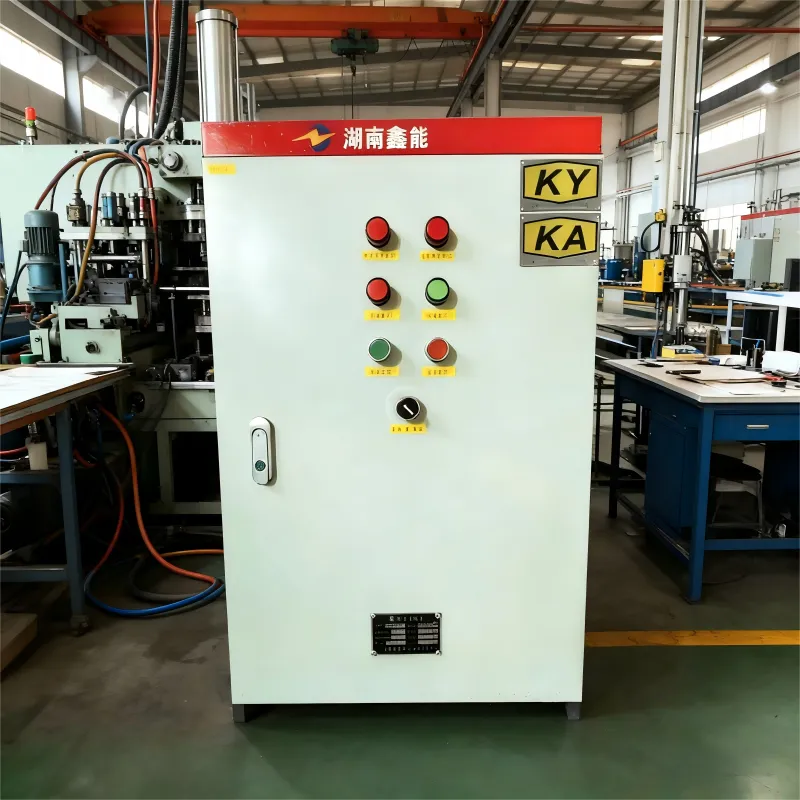

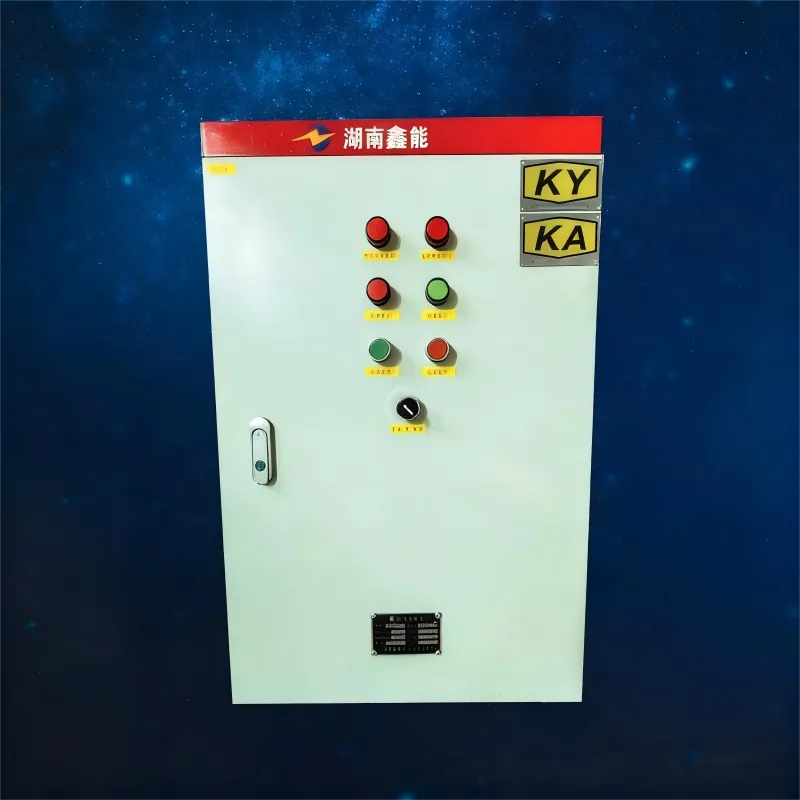

Описание продукта: Данная серия пусковых шкафов предназначена для понижающего пуска трёхфазных асинхронных электродвигателей с короткозамкнутым ротором (в том числе насосного оборудования) при частоте 50 Hz (или 60 Hz), номинальном напряжении 380 V или 660 V и мощности 11-300 kW. Шкаф обес...
Данная серия пусковых шкафов предназначена для понижающего пуска трёхфазных асинхронных электродвигателей с короткозамкнутым ротором (в том числе насосного оборудования) при частоте 50 Hz (или 60 Hz), номинальном напряжении 380 V или 660 V и мощности 11–300 kW. Шкаф обеспечивает разгон двигателя до номинальной скорости, а также его остановку в ручном режиме.
Оборудование обеспечивает защиту электродвигателя от перегрузки, обрыва фазы и краткого замыкания.
Автотрансформатор оснащён устройством защиты от перегрузки в момент пуска.
Продукция соответствует следующим стандартам:
— GB14048.4
— Номинальное изоляционное напряжение: AC 380 V
— Номинальное импульсное выдерживаемое напряжение: 6 kV
— Номинальное рабочее напряжение: AC 380 V
— Категория применения: AC-3
— Номинальное напряжение цепи управления: AC 380 V / 50 Hz
— Класс изоляции трансформатора: класс B

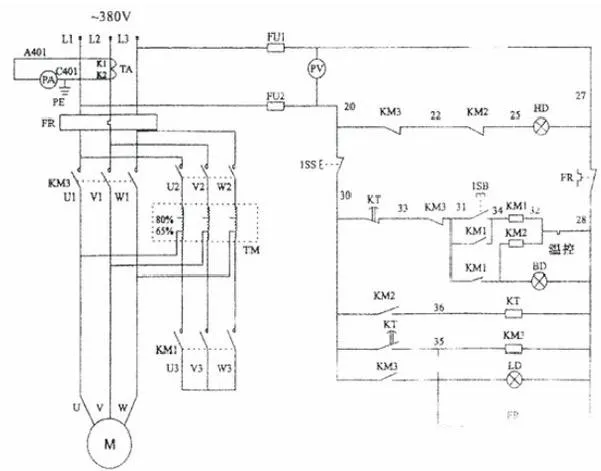

Согласно соотношению токов автотрансформатора I₁ = I₂ / K, ток первичной обмотки (ток, потребляемый из сети при пуске двигателя) значительно меньше тока, который протекал бы через статор двигателя при прямом пуске.
Таким образом, пусковой ток, потребляемый сетью, составляет всего 1 / K² от тока прямого пуска.
Поскольку напряжение на двигателе уменьшается до 1 / K, пусковой момент снижается до 1 / K².
Автотрансформатор имеет 2–3 ответвления на вторичной стороне; например, вторичное напряжение может составлять 80% или 60% от напряжения первичной обмотки.
| Наименование компонента | 14–22 kW | 30 kW | 40 kW | 55–75 kW | 90–115 kW | 135–190 kW | 225–320 kW | Обозначение |
| Пускатель AC (380 V) | CJT1-40 | CJ20-63 | CJ20-100 | CJ20-160 | CJ20-250 | CJ20-400 | CJ20-630 | KM3 |
| CJT1-40 | CJ20-40 | CJ20-63 | CJ20-100 | CJ20-160 | CJ20-250 | CJ20-400 | KM2 | |
| CJx2-12 | CJx2-18 | CJT1-20 | CJT1-40 | CJ20-63 | CJ20-100 | CJ20-160 | KM1 | |
| Промежуточное реле | JZ7-44/380V | — | — | — | — | — | — | KA |
| Реле времени | JS14P/380V | — | — | — | — | — | — | KT |
| Защита электродвигателя | HHD3E-CL | HHD3E-D | HHD3E-AL | — | — | — | — | KR |
| Амперметр | 69L17-A | 69L1-A | — | — | — | — | — | PA |
| Вольтметр | 69L17-V | 59L1-V | — | — | — | — | — | PV |
| Токовый трансформатор | BH-0.66CT | LMZJ1-0.5 | — | — | — | — | — | TA / TAb / TAc |
| Универсальный переключатель | — | — | — | — | — | LW5-15D | — | HK |
| Сигнальная лампа | AD16 | — | — | — | — | BD / HD / LD | — | — |
| Кнопка управления | Y090 | 1SB1SS | 2SB | — | — | — | — | — |
| Плавкий предохранитель | RT14 | — | — | — | — | — | — | FU |
| Разъединитель / рубильник | — | — | HD11-400/39 | HD11-600 | — | — | — | SA |
| № | Наименование компонента | Обозначение | Кол-во |
| 1 | Контактор AC | KM1 / KM2 / KM3 | 3 |
| 2 | Комплексный защитный модуль для электродвигателя | KH | — |
| 3 | Реле времени | KT | — |
| 4 | Токовый трансформатор | TA | — |
| 5 | Амперметр | PA | — |
| 6 | Вольтметр | PV | — |
| 7 | Сигнальная лампа | BD / LD / HD | 3 |
| 8 | Автотрансформатор | TM | — |
| 9 | Датчик температуры | — | — |
| 10 | Заземление | PE | — |
| 11 | Плавкий предохранитель | PU1 / PU2 | — |
