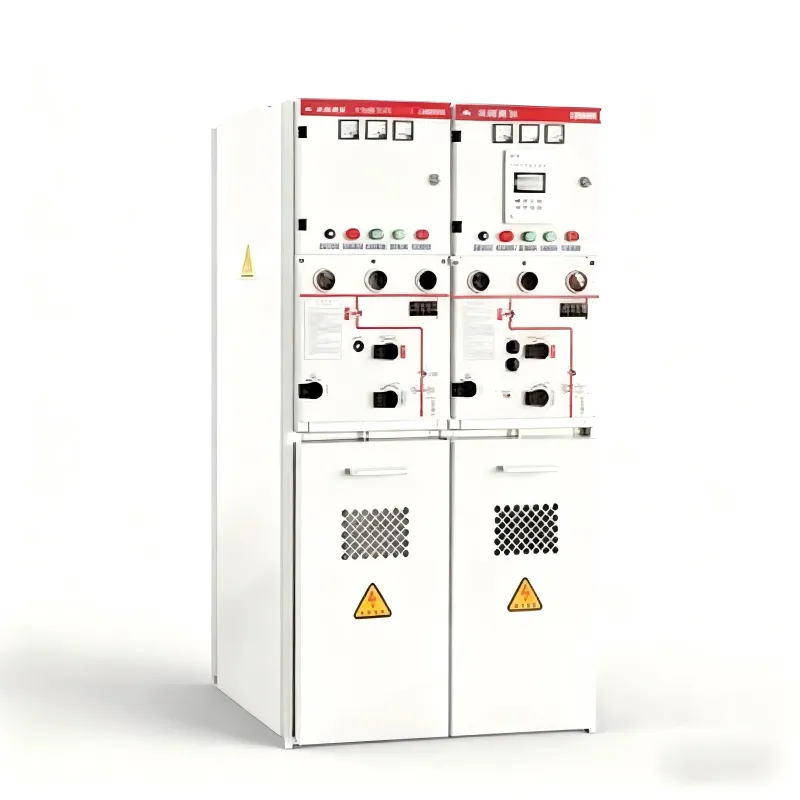

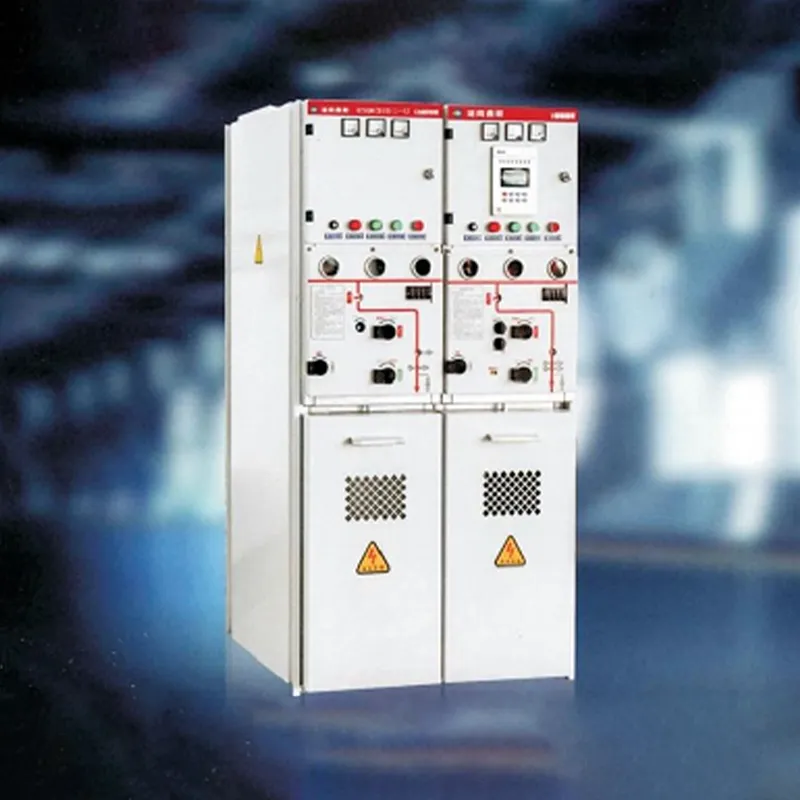

Описание продукта: Сетевое распределительное устройство серии GTXGN(SIS) 口-12 с твердой полной изоляцией замкнутого кольца – это вид полностью изолированного, полностью герметичного, не требующего обслуживания вакуумного распределительного устройства с твердой изоляцией. Все высоковольт...
Сетевое распределительное устройство серии GTXGN(SIS) 口-12 с твердой полной изоляцией замкнутого кольца - это вид полностью изолированного, полностью герметичного, не требующего обслуживания вакуумного распределительного устройства с твердой изоляцией. Все высоковольтные токоведущие части отлиты из эпоксидной смолы с отличными изоляционными свойствами, а вакуумный прерыватель, главная электрическая цепь и изоляционная опора органично объединены в единое целое, а функциональные блоки соединены полностью изолированными цельными сходящимися шинами. Таким образом, все распределительное устройство не подвержено влиянию внешней среды, что обеспечивает надежность работы оборудования и безопасность операторов.
Благодаря простой структуре, гибкому управлению, надежной блокировке и простоте установки, кольцевой главный блок подходит для энергосистемы 50 Гц, 12 кВ, широко используется в промышленных и гражданских кабельных кольцевых сетях и проектах распределительных терминалов, как прием и распределение электроэнергии, особенно подходит для распределения электроэнергии в городских жилых районах, небольших подстанциях, распределительных пунктах, кабельных ответвлениях, подстанциях коробчатого типа, промышленных и горнодобывающих предприятиях, торговых центрах, аэропортах, метро, ветрогенераторах, больницах, стадионах и других промышленных и горнодобывающих предприятиях. Он особенно подходит для использования в городских жилых районах распределения электроэнергии, небольших подстанций, распределительных устройств, кабельных ящиков, коробчатых подстанций, промышленных и горнодобывающих предприятий, торговых центров, аэропортов, метро, ветроэнергетики, больниц, стадионов, железных дорог, туннелей и т.д.
Поскольку продукт имеет преимущества полной изоляции, полной герметизации и полного экранирования, он особенно подходит для высокогорья, высокой температуры, жары и влажности, холода, загрязнения и других суровых условий.
Температура окружающей среды: -45℃ ~ +45
Влажность: максимальная средняя относительная влажность, среднесуточная ≤ 95%, среднемесячная ≤ 90%.
Высота над уровнем моря: ≤4000 метров
Сейсмостойкость: 8 градусов
Степень защиты: Герметичный корпус IP67, патрон предохранителя IP67, корпус распределительного устройства IP4X.
| Артикул | Единица измерения | Параметр |
| Обычный | ||
| Номинальное напряжение | KV | 12 |
| Номинальная частота | HZ | 50 |
| Выдерживаемое напряжение | KV/min | 42/48 |
| Импульсное напряжение молнии | KV | 75/85 |
| Длительность дуги | S | ≥0.5 |
| Уровень защиты первичных компонентов (кроме шкафа учета) | IP67 | |
| Уровень защиты шкафа | IP4X | |
| Уровень защиты отсека | IP2X | |
| Напряжение оперативного питания | V | DC24、48、110、220 |
| AC110、220 | ||
| Система сборных шин | ||
| Номинальный ток | A | 630(1250) |
| Номинальный кратковременный выдерживаемый ток | KA/s | 20/4(25/4) |
| Номинальный пиковый выдерживаемый ток | KA | 50(63) |
| Блок выключателя нагрузки | ||
| Номинальный ток | A | 630 |
| Номинальный ток замыкания при коротком замыкании | KA | 50 |
| Номинальный кратковременный выдерживаемый ток | KA/s | 20/4 |
| Механический ресурс выключателя нагрузки | раз | |
| Электрический срок службы выключателя нагрузки | раз | E3 |
| Местный разряд | PC | ≤5 |
| Блок автоматического выключателя | ||
| Номинальный ток | A | 630(1250) |
| Номинальный ток размыкания короткого замыкания | KA | 20(25) |
| Номинальный ток замыкания короткого замыкания | KA | 50(63) |
| Номинальный ток выдерживания короткого замыкания | KA/S | 20/4(25/4) |
| Механический ресурс автоматического выключателя | раз | 20000 |
| Электрический срок службы автоматического выключателя | раз | E2 |
| Номинальная последовательность операций | O-0.3s-CO-180s-CO | |
| Частичный разряд | PC | ≤5 |
| Выключатель нагрузки -
Комбинированный электрический блок с предохранителем |
||
| Номинальный ток (макс.) | A | 200 |
| Номинальный ток отключения при коротком замыкании | KA | 31.5 |
| Номинальный ток замыкания короткого замыкания | KA | 80 |
| Номинальный коммутационный ток | A | 3150 |
| Частичный разряд | PC | ≤5 |
| Разъединительный выключатель | ||
| Номинальный ток | A | 630/1250 |
| Номинальный кратковременный выдерживаемый ток | KA | 20/25 |
| Номинальная кратковременная продолжительность | S | |
| Номинальный пиковый выдерживаемый ток | KA | 50/63 |
| Механический срок службы | раз | 3000 |
| Выключатель заземления | ||
| Номинальный ток | A | 630/1250 |
| Номинальный кратковременный выдерживаемый ток | K | 20/25 |
| Номинальная продолжительность короткого времени | S | |
| Номинальный пиковый выдерживаемый ток | K | 50/63 |
| Номинальный ток замыкания короткого замыкания (пиковый) | KA | 50 |
| Номинальный ток замыкания короткого замыкания в раз | раз | 2 |
| Механический срок службы | раз | 3000 |
