Обзор продукта:

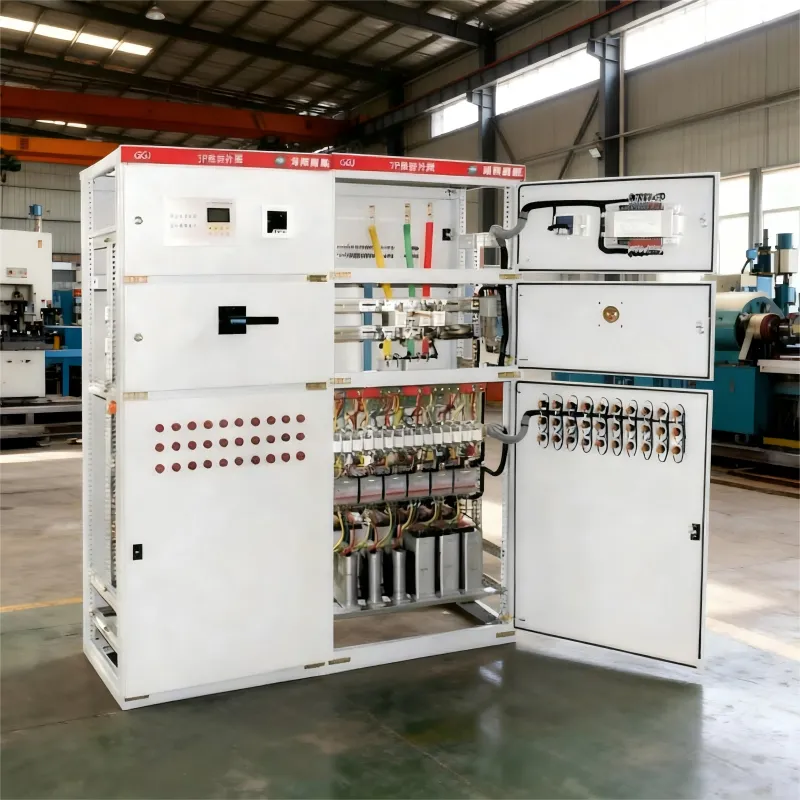

Компенсационный шкаф GGJ разработан с применением систем СAD-проектирования и оснащён микропроцессорным контроллером, который обеспечивает интеллектуальное отслеживание и автоматическую компенсацию реактивной мощности. Оборудование отличается рациональной конструкцией и современной технологией, широко используется в низковольтных электрических сетях для повышения коэффициента мощности, снижения потерь реактивной энергии и улучшения качества электроснабжения.

Шкаф предназначен для компенсации реактивной мощности трёхфазных трансформаторов при установленных мощностях конденсаторных установок от 130 до 600 кВА и представляет собой новое поколение энергосберегающих устройств.

Нормальные условия эксплуатации:

● Высота над уровнем моря: ≤ 2000 м.
● Температура окружающей среды: от -20 ℃ до +45 ℃.
● Относительная влажность: ≤ 90% при температуре +20 ℃.
● Условия монтажа/установки: Отсутствие вредных газов и паров, токопроводящей или взрывоопасной пыли, а также сильной плесени.

Основные технические параметры:

● Номинальное напряжение: 0,38 - 0,66 кВ.
● Номинальная частота: 50 Гц.
● Номинальная мощность: 1 - 600 квар.
● Допустимый диапазон напряжений: (0,85 - 1,1) × Uном.
● Максимально допустимый ток: 1,3 × Iном.
● Количество цепей управления: 1 - 16.
● Время коммутации: 1 - 150 с / цикл, регулируемое.
● Режим работы: автоматический, непрерывный.

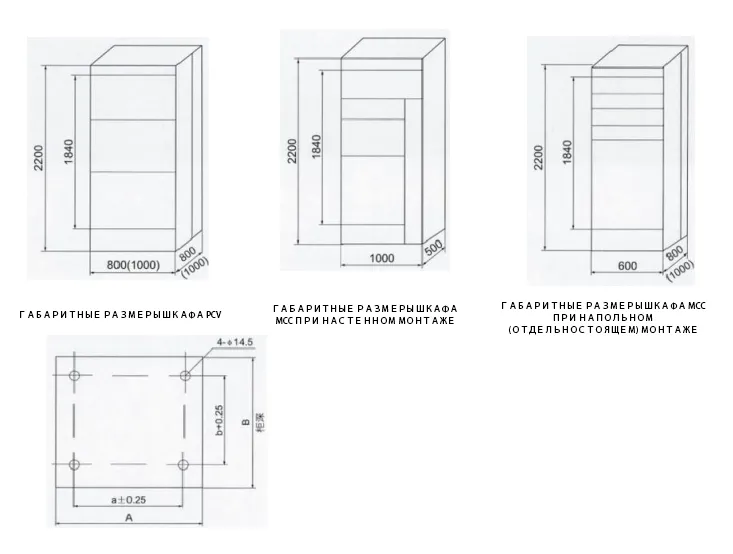

Габаритные размеры и монтаж

Устройство-интеллектуальной-компенсации-реактивной-мощности-GGJ-(5)

Монтажные размеры и монтажные отверстия:

Ширина шкафа (A)	Глубина шкафа (B)	Межосевое расстояние монтажных отверстий (a)	Межосевое расстояние монтажных отверстий (b)
800	500	685	385
600	800	485	685
600	1000	485	885
800	800	685	685
800	1000	685	885
1000	800	885	685
1000	1000	885	885
