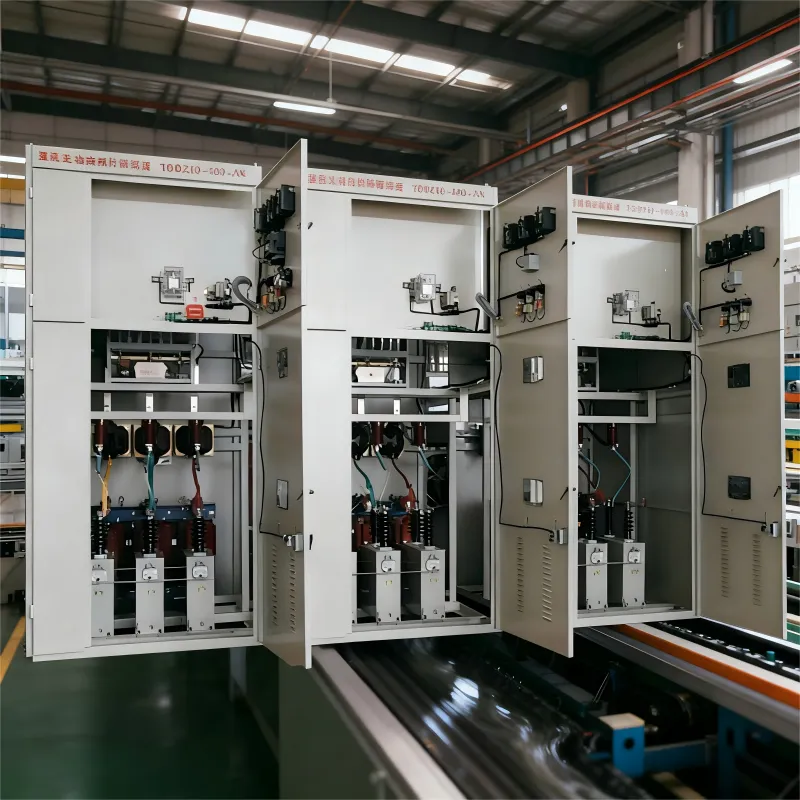

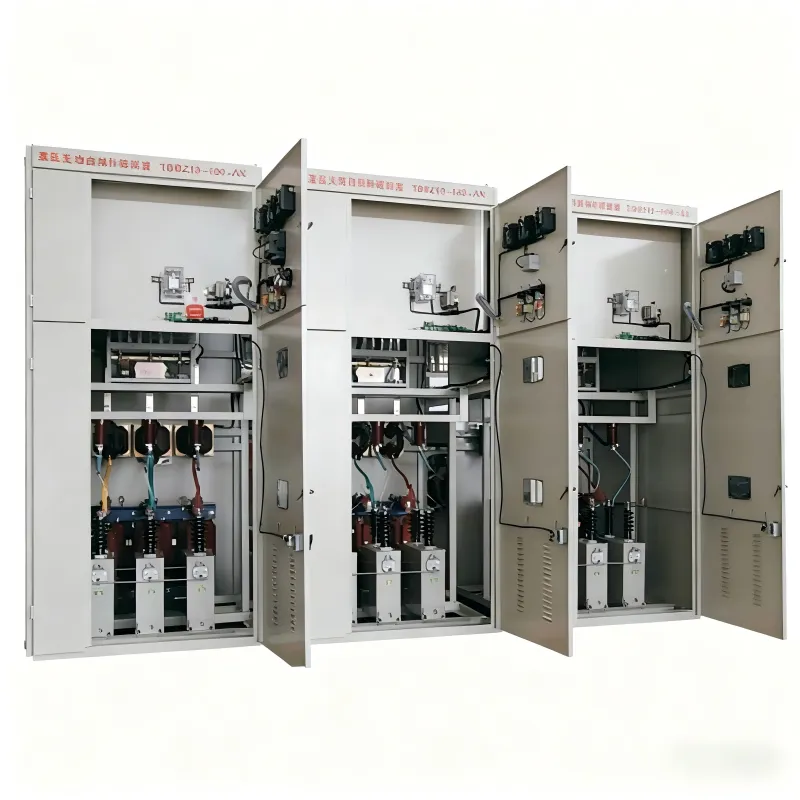

Шкаф местной компенсации реактивной мощности высокого напряжения типа TBBX
Общее описание: Высоковольтная установка локальной компенсации реактивной мощности TBBX предназначена для оборудования с незначительными колебаниями нагрузки, таких как отдельные электродвигатели и другие потребители, требующие локальной компенсации. Устройство широко применяется в металлу...
Описание
маркер
Общее описание:
Высоковольтная установка локальной компенсации реактивной мощности TBBX предназначена для оборудования с незначительными колебаниями нагрузки, таких как отдельные электродвигатели и другие потребители, требующие локальной компенсации.
Устройство широко применяется в металлургии, горнодобывающей промышленности, производстве строительных материалов, нефтехимии, а также в системах водоснабжения и водоотведения.
Использование установки позволяет:
повысить коэффициент мощности энергосистемы；
снизить реактивные потери в линиях и оборудовании；
увеличить выходную мощность потребителей；
улучшить качество электроснабжения и сократить энергозатраты.
Серия ZRTBBX, разработанная и выпускаемая нашей компанией, создана на основе современных инженерных решений, передовых технологий производства и полноценной системы контроля качества и сервиса. Это обеспечивает высокие технические показатели и надёжность оборудования в долгосрочной эксплуатации.
Функциональные особенности:
1.В составе устройства применяются высоковольтные силовые конденсаторы, изготовленные по современной технологии и отличающиеся высокой надёжностью, стабильными рабочими характеристиками, низкими потерями, малым тепловыделением, длительным сроком службы и низким уровнем отказов при оптимальном соотношении цены и качества.
2.Для защиты каждого конденсатора от короткого замыкания и перегрузки используется высоковольтный предохранитель разрядного типа, обеспечивающий безопасную и стабильную работу установки.
3.Конструкция выполнена в шкафном исполнении, отличается продуманной компоновкой и удобством технического обслуживания. Устройство обладает высокой динамической и термической стойкостью и оснащено системой принудительной блокировки при наличии высокого напряжения, что гарантирует безопасность обслуживающего персонала.
Технические параметры:
1.Номинальное напряжение: 3 kV, 6 kV, 10 kV, 24 kV, 35 kV
2.Частота сети: 50 Hz, 60 Hz
3.Кэффициент мощности после компенсации: до 0.95 и выше
4.Остточное напряжение: снижается до уровня менее 50 V в течение 5 минут после отключения питания
Определение мощности локальной компенсации:
Если средняя активная мощность оборудования равна P,
коэффициент мощности до компенсации — cos φ₁
, а коэффициент мощности после компенсации — cos φ₂,
то требуемая мощность реактивной компенсации определяется по формуле:
Qc — мощность реактивной компенсации (кВАр);
P — средняя активная мощность электродвигателя, подлежащего компенсации (кВт);
tgφ₁ — тангенс угла сдвига фаз до улучшения коэффициента мощности;
tgφ₂ — тангенс угла сдвига фаз после улучшения коэффициента мощности;
cosφ₁ — коэффициент мощности до компенсации;
cosφ₂ — коэффициент мощности после компенсации.
