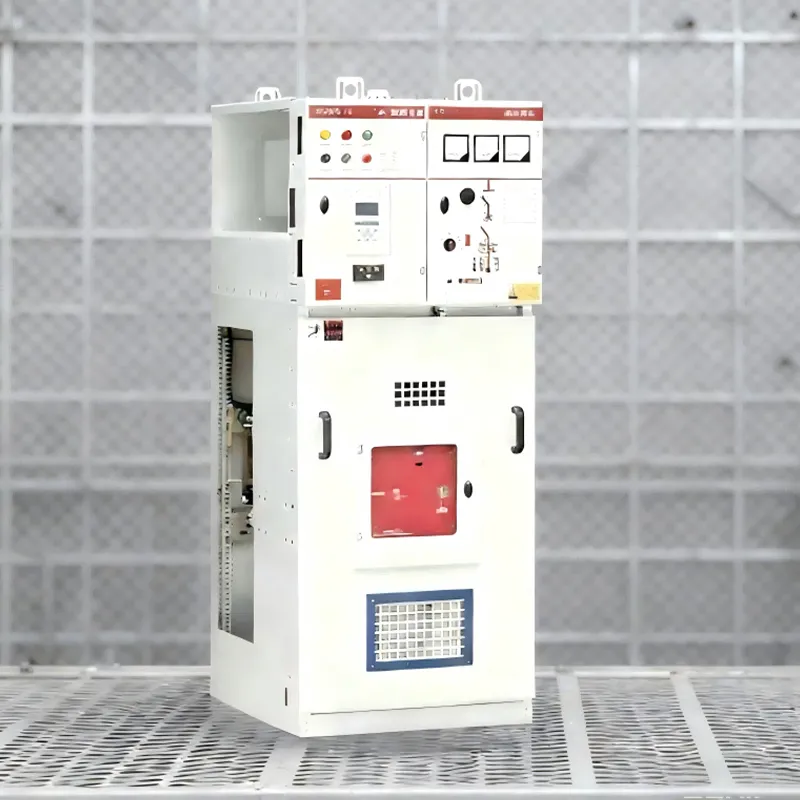

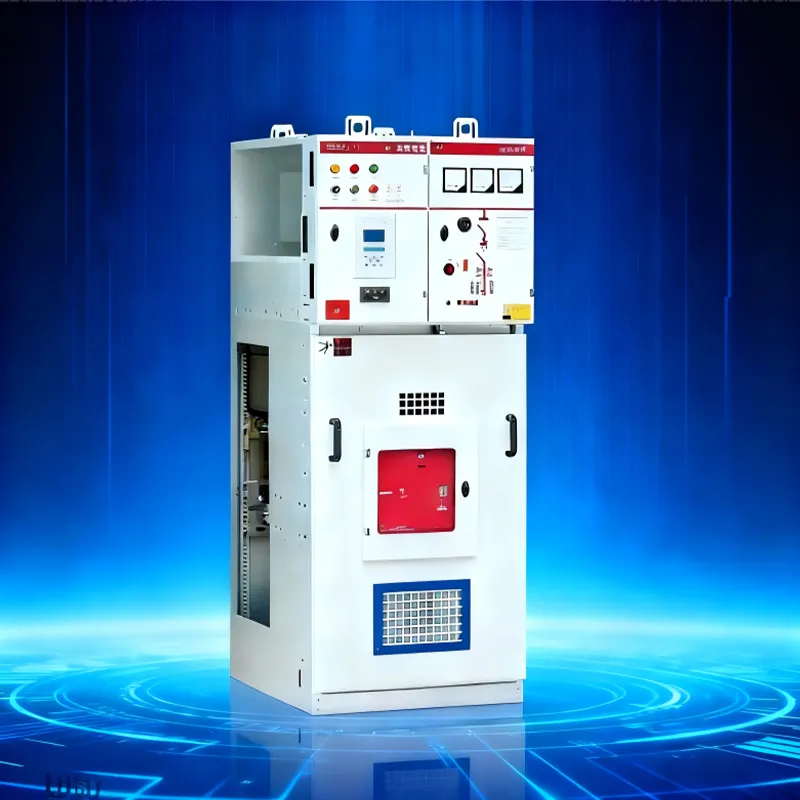

Ящичное стационарное распределительное устройство переменного тока в металлическом корпусе XGN15-12
Введение продукта: XGN15-12(SF6) тип блока переменного тока металлический закрытый кольцевой сетевой распределительный шкаф (далее кольцевой сетевой шкаф) является новым поколением высоковольтных электрических продуктов, которые успешно спроектированы и разработаны нами после внедрения передов...
Описание
маркер
Введение продукта:
XGN15-12(SF6) тип блока переменного тока металлический закрытый кольцевой сетевой распределительный шкаф (далее кольцевой сетевой шкаф) является новым поколением высоковольтных электрических продуктов, которые успешно спроектированы и разработаны нами после внедрения передовых технологий из-за рубежа и в соответствии с требованиями преобразования отечественной сельскохозяйственной энергетики и городской сети. Все технические показатели соответствуют стандартам IEC62271-200:2003 и GB3906. Главный выключатель, механизм управления и компоненты главного блока кольца используют оригинальные детали ABB или распределительные устройства SFL-12/24, произведенные отечественной сборкой из импортных деталей, а также могут быть оснащены оригинальными автоматическими выключателями HAD/US SF6 или вакуумными выключателями VD4-S в соответствии с потребностями пользователей. Режим работы делится на два типа: ручной и электрический.
Шкаф склепан на станках с ЧПУ, уровень защиты достигает IP3X, имеются надежные механические блокировки и функции защиты от неправильного управления. Этот продукт имеет небольшой объем, малый вес, красивый внешний вид, простое управление, долгий срок службы, высокие параметры, отсутствие загрязнения, меньшее техническое обслуживание и другие важные характеристики.
Сетевое распределительное устройство типа XGN15-12(SF6) унитарного переменного тока с металлическим корпусом подходит для электрических сетей с частотой 50 Гц и напряжением 12 кВ в качестве приемника и распределителя электрической энергии. Главным выключателем в шкафу является выключатель SF6.
Нормальные условия эксплуатации:
Температура окружающей среды: верхний предел +40℃, нижний предел -25℃;
Высота над уровнем моря: высота не более 2000 м;
Относительная температура: среднесуточная не более 95%, среднемесячная не более 90%;
Окружающая среда: окружающий воздух не загрязнен коррозионными или горючими газами, водяным паром и другими очевидными загрязнениями. Отсутствие регулярной сильной вибрации
Основные технические параметры:
| Серийный номер | Название | Единица измерения | Числовое значение |
| 1 | Номинальное напряжение | kV | 12 |
| 2 | Номинальная частота | Hz | 50 |
| 3 | Номинальный ток главной шины Максимальный номинальный ток предохранителя | A | 630,125 |
| 4 | Номинальный кратковременный выдерживаемый ток главной цепи и цепи заземления | kA/S | 20,3 |
| 5 | Номинальный пиковый выдерживаемый ток главной цепи и цепи заземления | kA | 50 |
| 6 | Номинальный ток замыкания при коротком замыкании главной цепи и цепи заземления | kA | 50 |
| 7 | Число отключений выключателя нагрузки при полной мощности | раз | 100 |
| 8 | Ток размыкания предохранителя | kA | 31.5,40 |
| 9 | Номинальный ток размыкания замкнутого контура | A | 630 |
| 10 | Номинальный ток передачи | A | 1600 |
| 11 | Механический срок службы | раз | 2000 |
| 12 | 1 минВыдерживаемое напряжение промышленной частоты (пиковое) фаза-фаза, земля-земля/изолированные разрывы | kV | 42,48 |
| 13 | Выдерживаемое напряжение импульса молнии (пиковое) фаза-фаза, земля-земля/изолированные разрывы | kV | 75,85 |
| 14 | Вторичная цепь 1 мин Выдерживаемое напряжение промышленной частоты | kV | 2 |
| 15 | Степень защиты | IP3X |
